Jaki bezpiecznik do indukcji? Typ B czy C? Poradnik dla instalacji 230V i 400V

Wybór odpowiedniego bezpiecznika do płyty indukcyjnej jest kluczowym elementem zapewniającym bezpieczeństwo i prawidłowe funkcjonowanie urządzenia. Niewłaściwy dobór zabezpieczenia może prowadzić do częstych wyłączeń, uszkodzenia sprzętu, a w skrajnych przypadkach nawet do zagrożenia pożarowego. W tym kompleksowym poradniku omówimy różnice między bezpiecznikami typu B i C, wyjaśnimy specyfikę instalacji jednofazowych (230V) i trójfazowych (400V), oraz podpowiemy, jak dobrać odpowiednie zabezpieczenie do mocy Twojej płyty indukcyjnej.

Bezpiecznik B czy C do indukcji? Jak wybrać właściwy typ

Wybór między bezpiecznikiem typu B a C dla płyty indukcyjnej zależy od kilku czynników, w tym charakterystyki prądowej urządzenia oraz specyfiki instalacji elektrycznej. Zgodnie z normą PN-HD 60364, która reguluje instalacje elektryczne niskiego napięcia, bezpieczniki różnią się czasem reakcji na przeciążenia oraz przeznaczeniem.

Charakterystyka bezpiecznika typu B

Bezpiecznik typu B charakteryzuje się szybszą reakcją na przeciążenia. Zadziała przy prądzie 3-5 razy większym od prądu znamionowego. Jest odpowiedni dla obwodów, gdzie nie występują duże prądy rozruchowe. Jednak w przypadku płyt indukcyjnych, które generują znaczne skoki prądu podczas uruchamiania, bezpiecznik typu B może powodować częste, niepożądane wyłączenia.

Charakterystyka bezpiecznika typu C

Bezpiecznik typu C reaguje przy prądzie 5-10 razy większym od prądu znamionowego, co czyni go bardziej tolerancyjnym na chwilowe przeciążenia. Jest zalecany przez większość producentów płyt indukcyjnych właśnie ze względu na charakterystykę rozruchową tych urządzeń. Bezpiecznik C zapewnia lepszą ochronę przed przepięciami, jednocześnie nie wyłączając się zbyt często podczas normalnej pracy urządzenia.

Według zaleceń większości producentów, takich jak Bosch, Electrolux czy Siemens, bezpiecznik typu C jest preferowanym wyborem dla płyt indukcyjnych. Wynika to z faktu, że płyty te podczas uruchamiania mogą generować krótkotrwałe prądy o wartości nawet 5-7 razy większej od nominalnej.

Zabezpieczenie płyty indukcyjnej 230V vs 400V – różnice

Płyty indukcyjne mogą być zasilane napięciem jednofazowym (230V) lub trójfazowym (400V). Wybór odpowiedniego zabezpieczenia zależy od typu instalacji oraz mocy urządzenia. Różnice w zabezpieczeniach wynikają z odmiennych wymagań dla obu typów zasilania.

CZYTAJ DALEJ  Naprawa spłuczki - jak naprawić spłuczkę od WC? Krok po kroku

Schemat porównawczy instalacji 230V i 400V z zaznaczonymi bezpiecznikami

Zabezpieczenie płyty indukcyjnej 230V

Dla płyt indukcyjnych zasilanych napięciem 230V (jednofazowych) standardowo stosuje się bezpiecznik o wartości 16A. Jest to wystarczające zabezpieczenie dla płyt o mocy do około 3,7 kW. Przy wyborze bezpiecznika należy kierować się mocą płyty podaną przez producenta oraz zaleceniami zawartymi w instrukcji obsługi.

Zgodnie z normą PN-HD 60364-4-43, która określa wymagania dotyczące zabezpieczeń przed prądem przetężeniowym, przewód zasilający płytę indukcyjną 230V powinien mieć przekrój minimum 2,5 mm². Instalacja powinna być wykonana przewodem trzyżyłowym (faza, neutralny, ochronny).

Zabezpieczenie płyty indukcyjnej 400V

Płyty indukcyjne o większej mocy (powyżej 4 kW) często wymagają zasilania trójfazowego 400V. W takim przypadku stosuje się bezpiecznik 3x16A, co oznacza trzy bezpieczniki jednofazowe po 16A każdy. Instalacja wymaga przewodu pięciożyłowego o przekroju minimum 2,5 mm² (trzy fazy, neutralny, ochronny).

Elektrycy z uprawnieniami podkreślają, że instalacja płyty indukcyjnej 400V wymaga specjalnego gniazda siłowego, które musi być zainstalowane zgodnie z przepisami. Nieprawidłowa instalacja może prowadzić do poważnych zagrożeń.

Instalacja 3-fazowa a dobór wyłącznika nadprądowego

Instalacja trójfazowa (3-fazowa) wymaga szczególnej uwagi przy doborze wyłącznika nadprądowego. Płyty indukcyjne o dużej mocy, zwłaszcza te z wieloma polami grzewczymi, często wymagają zasilania trójfazowego, aby zapewnić stabilną pracę i uniknąć przeciążenia instalacji.

Schemat podłączenia płyty indukcyjnej do instalacji 3-fazowej

Specyfika instalacji 3-fazowej

W instalacji trójfazowej napięcie między przewodami fazowymi wynosi 400V, natomiast między fazą a przewodem neutralnym 230V. Płyta indukcyjna podłączona do takiej instalacji może wykorzystywać pełną moc wszystkich pól grzewczych jednocześnie, bez ryzyka przeciążenia pojedynczej fazy.

Zgodnie z zaleceniami specjalistów z branży elektrycznej, instalacja trójfazowa dla płyty indukcyjnej powinna być wykonana przewodem 5×2,5 mm², a każda faza powinna być zabezpieczona oddzielnym wyłącznikiem nadprądowym typu C o wartości 16A.

Dobór wyłącznika nadprądowego do instalacji 3-fazowej

Przy doborze wyłącznika nadprądowego do instalacji 3-fazowej należy uwzględnić kilka istotnych czynników:

• Moc całkowita płyty indukcyjnej (suma mocy wszystkich pól grzewczych)
• Równomierne rozłożenie obciążenia na poszczególne fazy
• Charakterystyka prądowa urządzenia (prąd rozruchowy)
• Zalecenia producenta płyty indukcyjnej

Elektrycy z uprawnieniami SEP zalecają stosowanie wyłączników nadprądowych typu C o wartości 16A dla każdej fazy. W przypadku płyt o szczególnie dużej mocy (powyżej 10 kW) może być konieczne zastosowanie wyłączników o wartości 20A, jednak wymaga to konsultacji z elektrykiem i sprawdzenia, czy instalacja elektryczna jest przystosowana do takiego obciążenia.

Wyłącznik nadprądowy typu C16 zalecany do instalacji 3-fazowej

Jak dobrać bezpiecznik do mocy płyty indukcyjnej? (przykłady obliczeń)

Prawidłowy dobór bezpiecznika do płyty indukcyjnej wymaga uwzględnienia jej mocy oraz typu instalacji elektrycznej. Poniżej przedstawiamy metodologię obliczeń oraz praktyczne przykłady, które pomogą w doborze odpowiedniego zabezpieczenia.

Przykładowe obliczenia doboru bezpiecznika w zależności od mocy płyty

Metodologia obliczeń

Aby prawidłowo dobrać bezpiecznik do płyty indukcyjnej, należy znać jej moc oraz napięcie zasilania. Wartość prądu można obliczyć korzystając z poniższych wzorów:

• Dla instalacji jednofazowej (230V): I = P / U = P / 230 [A]
• Dla instalacji trójfazowej (400V): I = P / (√3 × U) = P / (√3 × 400) [A]

Gdzie: I – prąd [A], P – moc [W], U – napięcie [V]

Po obliczeniu wartości prądu, należy dobrać bezpiecznik o najbliższej wyższej wartości znamionowej, uwzględniając zalecenia producenta płyty indukcyjnej.

Przykłady obliczeń dla różnych mocy płyt indukcyjnych

* W przypadku płyt o mocy zbliżonej do 11 kW, niektórzy producenci mogą zalecać bezpieczniki 3xC20. Zawsze należy sprawdzić zalecenia w instrukcji obsługi urządzenia.

Tabliczka znamionowa płyty indukcyjnej z informacją o mocy i wymaganiach elektrycznych

Praktyczne wskazówki przy doborze bezpiecznika

Przy doborze bezpiecznika do płyty indukcyjnej warto pamiętać o kilku praktycznych wskazówkach:

• Zawsze sprawdzaj zalecenia producenta w instrukcji obsługi płyty indukcyjnej
• Uwzględnij jednoczesne działanie innych urządzeń w tym samym obwodzie
• Nie stosuj bezpieczników o zbyt wysokiej wartości, gdyż nie zapewnią odpowiedniej ochrony
• W przypadku wątpliwości skonsultuj się z wykwalifikowanym elektrykiem
• Pamiętaj o odpowiednim przekroju przewodów zasilających (minimum 2,5 mm²)

Najczęstsze błędy przy doborze bezpiecznika do płyty indukcyjnej

Wybór odpowiedniego bezpiecznika do płyty indukcyjnej jest kluczowy dla bezpieczeństwa i prawidłowego funkcjonowania urządzenia. Niestety, wiele osób popełnia błędy, które mogą prowadzić do poważnych konsekwencji. Poniżej przedstawiamy najczęstsze pomyłki oraz sposoby ich uniknięcia.

Najczęstsze błędy przy doborze i instalacji bezpieczników do płyt indukcyjnych

Konsekwencje niewłaściwego doboru bezpiecznika

Niewłaściwy dobór bezpiecznika do płyty indukcyjnej może prowadzić do poważnych konsekwencji, takich jak:

• Częste wyłączanie się bezpiecznika podczas normalnej pracy płyty (przy zbyt niskiej wartości)
• Brak odpowiedniej ochrony przed przeciążeniem (przy zbyt wysokiej wartości)
• Uszkodzenie płyty indukcyjnej
• Przegrzewanie się przewodów i ryzyko pożaru
• Utrata gwarancji producenta

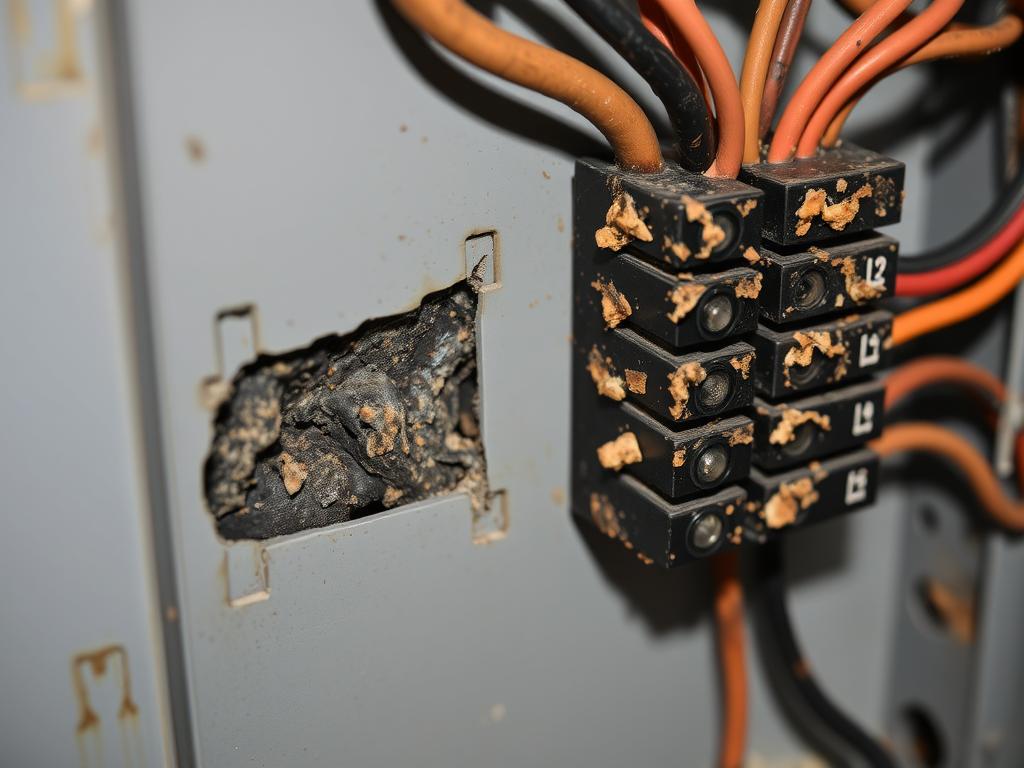

Skutki niewłaściwego doboru bezpiecznika – uszkodzenia instalacji elektrycznej

Jak uniknąć problemów z bezpiecznikiem do płyty indukcyjnej?

Aby uniknąć problemów związanych z niewłaściwym doborem bezpiecznika do płyty indukcyjnej, warto zastosować się do poniższych zaleceń:

• Przed zakupem płyty indukcyjnej sprawdź, czy Twoja instalacja elektryczna jest przystosowana do jej podłączenia
• Zapoznaj się z instrukcją obsługi i zaleceniami producenta dotyczącymi instalacji
• Skonsultuj się z wykwalifikowanym elektrykiem, który dobierze odpowiedni bezpiecznik i sprawdzi stan instalacji
• Upewnij się, że przewody zasilające mają odpowiedni przekrój (minimum 2,5 mm²)
• Regularnie sprawdzaj stan instalacji elektrycznej i bezpieczników

Podsumowanie – właściwy dobór bezpiecznika kluczem do bezpieczeństwa

Wybór odpowiedniego bezpiecznika do płyty indukcyjnej jest kluczowym elementem zapewniającym bezpieczeństwo i prawidłowe funkcjonowanie urządzenia. Jak wynika z przedstawionych informacji, w większości przypadków zalecane jest stosowanie bezpiecznika typu C, który lepiej toleruje prądy rozruchowe charakterystyczne dla płyt indukcyjnych.

Wartość bezpiecznika powinna być dobrana odpowiednio do mocy płyty indukcyjnej oraz typu instalacji (jednofazowa 230V lub trójfazowa 400V). Dla instalacji jednofazowych najczęściej stosuje się bezpieczniki C16, natomiast dla trójfazowych 3xC16. Zawsze należy sprawdzić zalecenia producenta w instrukcji obsługi urządzenia.

Pamiętaj, że prawidłowa instalacja elektryczna to nie tylko odpowiedni bezpiecznik, ale również przewody o właściwym przekroju oraz poprawne podłączenie. W przypadku wątpliwości, zawsze warto skonsultować się z wykwalifikowanym elektrykiem, który przeprowadzi instalację zgodnie z obowiązującymi normami i przepisami.

Właściwy dobór bezpiecznika do płyty indukcyjnej to inwestycja w bezpieczeństwo i komfort użytkowania. Stosując się do przedstawionych w tym poradniku zaleceń, możesz uniknąć wielu problemów związanych z niewłaściwą instalacją elektryczną.
